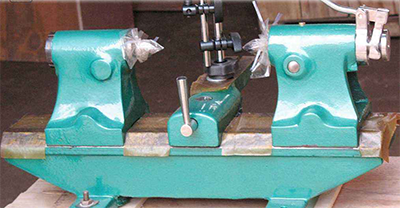

新型偏摆检查仪：配有一对莫氏4#硬质顶尖，提高了偏摆仪的测量精度，增大了对被测零件的支撑重量，可测量高精度零件的径向、端面和斜向圆跳动。表架设备精巧合理，上下、前后、左右调节平稳自如，操作方便，表架钢性好，提高了检测仪器的灵敏性。
用途：主要用于轴类、盘类零件的径向、圆度及端面精度的检测。
主要技术参数：
1、径向回转精度：0.001mm
2、侧导轨在全长上对两顶尖边线的平行度：0.005mm(A03型)、0.008mm(A05型)、0.02mm(A10型)
3、被测零件最大直径250mm
4、被测零件最大长度300mm、500mm、1000mm.
|
规格 |
中心高 |
测量直径 |
精度 |
|
|
平行方向μm |
垂直方向μm |
|||
|
300 |
170 |
270 |
≤8 |
≤5 |
|
300 |
250 |
460 |
≤8 |
≤5 |
|
500 |
170 |
270 |
≤8 |
≤5 |
|
500 |
250 |
460 |
≤8 |
≤5 |
|
1000 |
170 |
270 |
≤10 |
≤8 |
|
1000 |
250 |
460 |
≤10 |
≤8 |
|
2000 |
230 |
400 |
≤30 |
≤20 |
